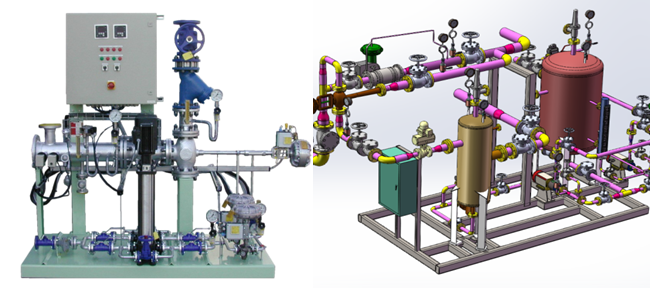

u 蒸汽节能系统是通过在换热设备出口处增加可调节喷射泵，将凝结水产生的低压蒸汽加压进设备再次使用，最大比例的使用蒸汽所含汽化潜热，节省蒸汽耗用量，节约能源至少15%。

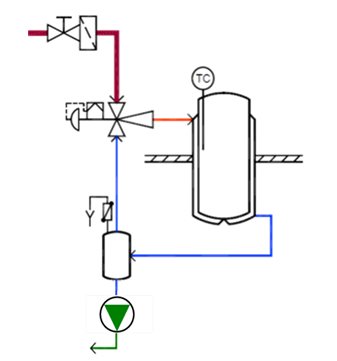

u蒸汽节能系统解决了长期困扰凝结水回收中低压蒸汽难于回收的矛盾，机组不但能实现凝结水的全部密闭回收，还能将凝结水中的低压蒸汽，通过分离、抽吸、加压回收配送为工艺需要的新蒸汽，供其它蒸气设备使用。不但有效保障了凝结水系统的正常运行，还可大幅减少动力蒸汽的耗用量，使蒸汽热力系统的运行能效最佳。

核心技术

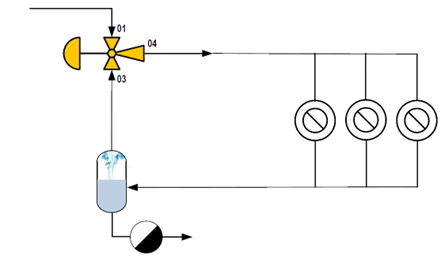

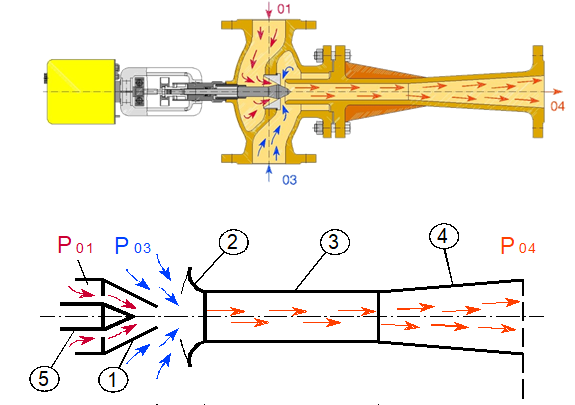

u 蒸汽节能系统是通过在换热设备出口处增加可调节喷射泵，可调节喷射泵技术是利用文丘里效应，通过高温射流01 与回流03 的压力差，将回流03 回收再利用，实现混合循环，从而达到节能的效果，并且通过调节01 射流量，精确控制04 出口处所需温度。

u凝结水中的低压蒸汽是一个动态变量，运行中蒸气喷射泵必须能适应系统工况的变化，可调节喷射泵具有自适应调节能力，自带调节执行器，通过对输出压力的检测，经PID调节控制执行器动作，以改变高压蒸汽的流量，保持最佳低压蒸汽回收效果。

主要特点

u换热面水膜变薄，换热效率提高

u加热腔体内残留凝结水少，加热温度上下一致

u蒸汽由层流变为涡流状，换热效率提高

u加热腔体内残留凝结水少，没有水锤现象

u减少疏水阀和减压阀数量，节约设备投资和维护费用。

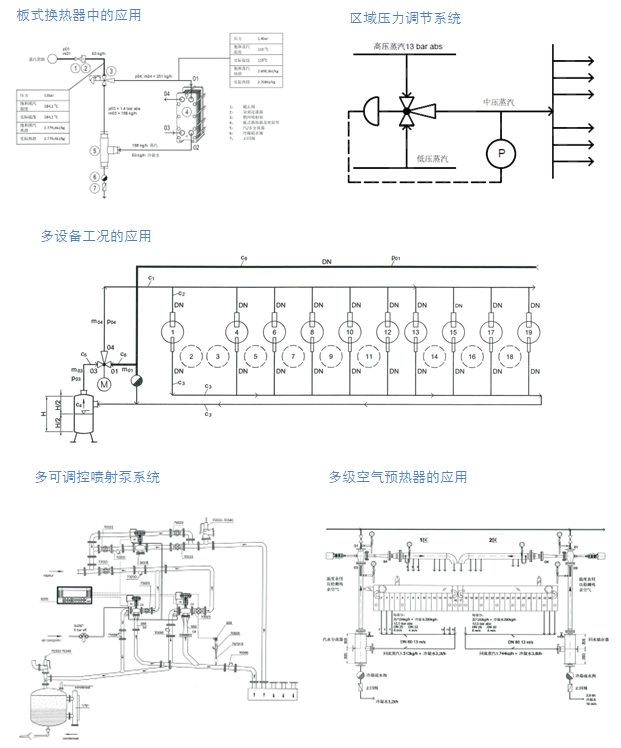

应用案例

适用范围
